Garage Shutter Doors Making Machine
Basisinformation
Modell: ZT-005-45
Produktbeschreibung
Garage Shutter Doors Making Machine
Produktbeschreibung
TheGarage Shutter Doors Making Machine kann die verzinkten Rolltorlamellen herstellen. Produzierte Produkte sind in modischem Design und sind weit verbreitet. Rollladen-Tür-Lamellen-Profiliermaschine mit höchster Sicherheit bei rollenden Brandschutztüren, rollenden Stahltüren, Brandschutztüren, Rollläden, Offshore-Rolltoren, Sturmtoren.
Schnell informationen:
System 1.Control: Computersteuerung
Antriebsmotorleistung der Einheit 2.Main: 5.5kw
3. Material der Rollen: 45 # Stahl, abgeschreckt HRC58-62, beschichtet mit starrem Chrom.
4.Material der Rollenwellen: Stahl 45 #
5. Schritt von rollen: 14 schritte
Geschwindigkeit 6.Forming: 10-15m / min
7. Zu rollende Dicke: 0,5-1,5 mm
Komponenten der Linie

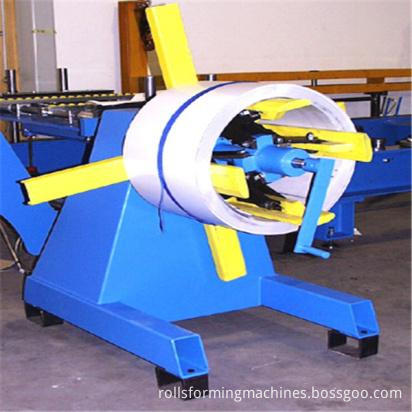

1. Abwickler
Verwendung: Es wird verwendet, um die Stahlspule zu stützen und sie auf eine Drehtellerart abzuwickeln.
Passives Abwickeln durch Rollforming
ein. Innendurchmesser der Spule: 450-550mm
b. Max. Spulenbreite: 300 mm
c. Maximale Tragfähigkeit: 3000kg
(Sie können dieses Teil mit Elektro oder Hydraulik wählen)
2. E ntry Nivellierung und Stanz Punkte
Dieser Teil nivelliert die Spule, um sicherzustellen, dass sie sauber und gerade ist.

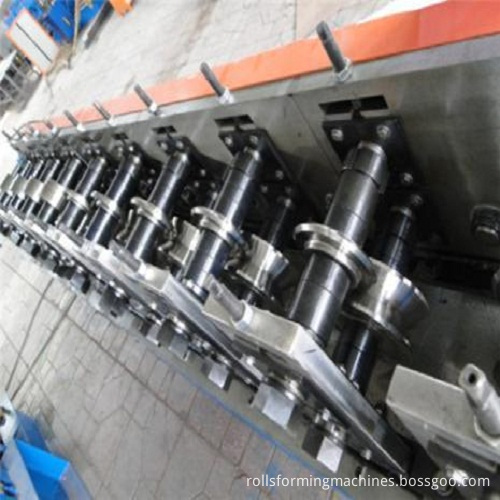

3. Profiliermaschine
ein. Anzahl der Umformschritte: 14 Stationen
b. Wellenmaterial: Stahl 45 # mit abgeschreckter Behandlung, Präzision maschinell bearbeitet,
Der Durchmesser: ¢ 56mm
c. Rollenmaterial: Lagerstahl mit Vergütungsbehandlung
d. Transport: mit Ausrüstung
e. Formgeschwindigkeit: 10-15 m / min
f. Motor: 5.5kw
Spannung: 380 V, 50 Hz, 3 Phasen
h. Struktur: eigenständiger Stand
4. Schersystem
Servo fliegende und nachlaufende Schneidsäge, die Schneidsäge passt die Schnittgeschwindigkeit und Position an die Geschwindigkeit der Hauptmaschine an. Durch dieses Verfahren ist die Arbeitsgeschwindigkeit der Maschine der Hauptmaschine entsprechend gleich. Für die Schneidplatte verwenden wir das beste Material, um sie in hoher Geschwindigkeit und mit schönem Schneidvorkommen zu schneiden.
Das material der klinge: Cr12Mov, Härten HRC 58-62 ℃
Längentoleranz: 3 m ± 1,5 mm

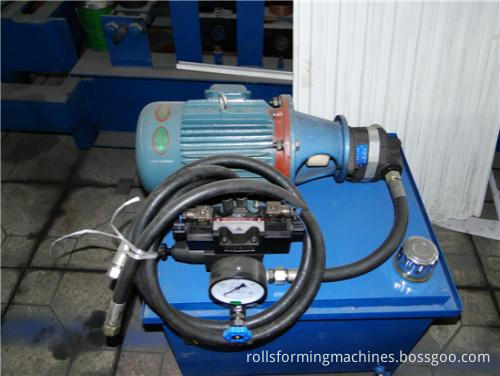

5. Hydraulische Station
Hydraulikmotor Leistung: 3kw
Hydrauliköl: 46 #
Hydraulikdruck: 12 MPa
Komponenten: Das System umfasst einen Satz Hydrauliktank, einen Satz Hydraulikölpumpe und zwei Hydraulikleitungen. Und zwei Sätze von Elektromagnetventilen.

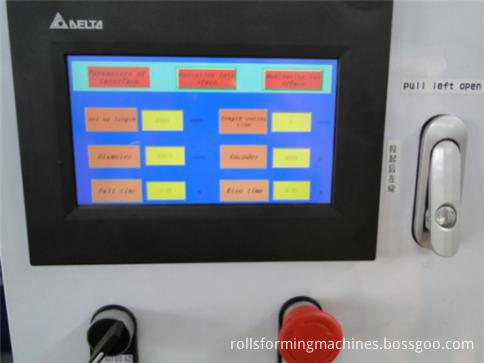

6. SPS-Station
SPS-Steuerung, wir nehmen Panasonic oder Sie können diejenige angeben, die Sie mögen. Anders als bei normalen Maschinen fügt die programmierte SPS die Steuerungsparameter für die Servo-Trennsäge hinzu.
7. Führen Sie Tabelle aus
Es nimmt geschweißten Stahl und gestützte Rolle an, um die Produkte zu übertragen.
Das Video von Garage Shutter Doors Making Machine :
Produktgruppe : Roller Shutter Tür bilden Maschine
